Telescopio casalingo

Come probabilmente già sapete, in telescopi-riflettori l'obiettivo è rappresentato da uno specchio. Per realizzare un riflettore telescopico autofrenanteè piuttosto difficile, specialmente se si fanno specchi manualmente per questo, ma l'indubbio vantaggio di un riflettore telescopico fatto da sé davanti allo stesso telescopio rifrattore fatto in casa è il suo maggiore ingrandimento rispetto al rifrattore.

Telescopi auto-costruiti, riflettori, costruiscono astronomi dilettanti, principalmente sul sistema Newton. Era Isaac Newton nel 1670 che ha creato il riflettore telescopico. Questo gli ha permesso di sbarazzarsi aberrazioni cromatiche (portano ad una diminuzione della nitidezza dell'immagine, alla comparsa di contorni o bande colorate che non sono sul soggetto reale), il principale difetto dei telescopi refrattari esistenti.

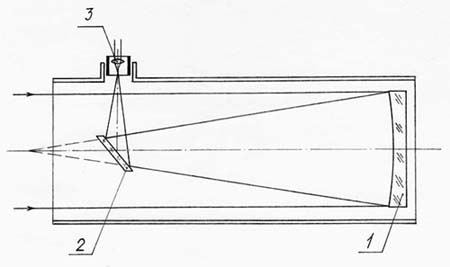

Lo schema del riflettore "newtoniano" sembra così:

In questo schema, anche lo specchio 1 è l'obiettivochiamato lo specchio principale. Questo specchio è parabolico o sferico. Lo specchio 2 è chiamato uno specchio diagonale - questo specchio indirizza un raggio di raggi riflessi attraverso l'oculare all'osservatore. L'elemento indicato dal numero 3 è l'unità oculare.

La messa a fuoco dello specchio principale e il fuoco dell'oculare inserito nel tubo oculare devono coincidere. Il fuoco dello specchio principale è definito come il vertice del cono riflesso dai raggi dello specchio.

Lo specchio diagonale è realizzato in piccole dimensioni, è piatto e può avere una forma rettangolare o ellittica. Uno specchio diagonale è montato sull'asse ottico dello specchio principale (lente), con un angolo di 45 ° rispetto ad esso.

Un normale specchio piano non è sempre adatto per l'uso come specchio diagonale in un telescopio fatto in casa: il telescopio ha bisogno di una superficie otticamente più accurata. pertanto come uno specchio diagonale, è possibile utilizzare una superficie piatta di una lente ottica concava o piatta curva, se prima copri questo piano con uno strato di argento o di alluminio.

Le dimensioni di uno specchio diagonale piatto per un telescopio fatto in casa sono determinate dalla costruzione grafica del cono dei raggi, che viene riflessa dallo specchio principale. Con una forma rettangolare o ellittica dello specchio, i lati o gli assi sono correlati l'uno con l'altro come 1: 1.4.

La lente e l'oculare del riflettore del telescopio fatto da sé sono montati nel tubo del telescopio reciprocamente perpendicolare. Per montare lo specchio principale di un telescopio fatto in casa, è necessario un telaio, in legno o in metallo.

Creare una cornice di legno per lo specchio principale di un telescopio riflettore fatto in casa Puoi prendere una piastra rotonda o ottagonalespessore non inferiore a 10 mm e 15-20 mm in più rispetto al diametro dello specchio principale. Lo specchio principale è fissato su questa tavola con 4 pezzi di tubo di gomma a pareti spesse, messo sulle viti. Per una migliore fissazione sotto le teste delle viti, è possibile inserire delle rondelle di plastica (lo specchio non può essere bloccato da esse).

Tromba di un telescopio fatto in casa è fatto di un pezzo di tubo di metallo, da diversi strati di cartone incollati insieme. Puoi anche fare un tubo di metallo-cartone.

Tra tre strati di cartone dovrebbero essere incollatiuna falegnameria o una colla di caseina, quindi inserire il tubo di cartone negli anelli di rigidità mettalici. Il metallo fa anche una ciotola per il bordo dello specchio principale del telescopio fatto in casa e della copertura del tubo.

La lunghezza del tubo (tubo) del riflettore del telescopio fatto in casa deve essere uguale alla lunghezza focale dello specchio principale e al diametro interno del tubo: 1,25 del diametro dello specchio principale. Dall'interno, il tubo del riflettore telescopico fatto in casa dovrebbe essere "annerito", vale a dire Coprire con una carta nera opaca o dipingere con una vernice opaca nera.

L'oculare di un riflettore telescopico fatto in casa nella più semplice esecuzione può essere basato,come si dice, "sull'attrito": il tubo interno mobile si muove lungo l'esterno fisso, fornendo la messa a fuoco necessaria. L'unità oculare può anche essere infilata.

Il telescopio riflettore fatto in casa deve essere montato su un supporto speciale: montarlo prima dell'uso. È possibile acquistare come fabbrica già prontamontare, e farlo da solo, da materiali improvvisati. Puoi leggere di più sui tipi di supporti per telescopi fatti da te nei nostri materiali seguenti.

I consigli di stato ti ricordano che guardare il sole senza usare filtri solari speciali è estremamente pericoloso per la salute dei tuoi occhi!
