Come crimpare un paio di torsioni?

In primo luogo, vediamo cosa èun doppino. Questo cavo di comunicazione è costituito da una o più coppie di conduttori isolati. I conduttori sono attorcigliati e ricoperti da una guaina di plastica. Il cavo di rete utilizzato per la connessione a Internet è costituito da quattro coppie di conduttori.

Prima di comprimere il doppino, devi decidere a quali scopi lo utilizzerai. Ci sono due tipi principali di aggraffatura connettore a doppini intrecciati:

•
  collegamento diretto - per il collegamento di un computer e uno switch / hub / router
•
  cross link (crossover) - per connettere due computer insieme

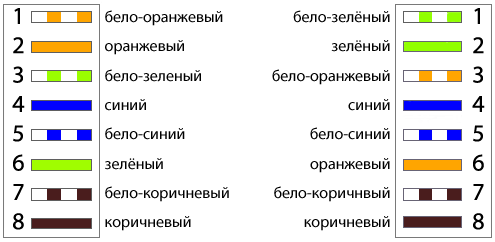

Con un collegamento rettilineo, entrambe le estremità del doppino sono piegate in uno schema, con il collegamento incrociato in diverse direzioni. Di solito quando doppino intrecciato per una linea retta i doppini intrecciati sono disposti nel seguente ordine:

•
  bianco / arancio / arancio / bianco / verde / blu / bianco / blu / verde / bianco / marrone / marrone


a collegamento crossover un'estremità del doppino è compressa dallo schema precedente e l'altra dall'altra:

•
  bianco / verde / verde / bianco / arancione / blu / bianco / blu / arancione / bianco / marrone / marrone


In linea di principio, le schede di rete moderne possono "capire" e collegare direttamente quando si collegano due computer, ma è meglio essere sicuri.

Quindi, come piegare un paio di torsioni a casa? Per fare ciò, è necessario il cavo stesso, diversi connettori RJ-45 e uno strumento speciale chiamato pinze di aggraffatura (piegatore, piegatore).

Le pinze a crimpare sono composte da tre aree di lavoro, ognuna di esse - le sue funzioni. La maniglia si trova coltello per tagliare fili, e alcuni modelli hanno anche una rientranza progettata per rimuovere l'isolamento esterno dal cavo rotondo. Nel centro dello swage c'è uno speciale presa di corrente, in cui il connettore è anche crimpato. E nella parte superiore del piegatore c'è un'area che aiuta sbucciare l'isolamento esterno coppia intrecciata.

Quindi, per comprimere il doppino, è necessario primatagliare delicatamente l'estremità del cavo con il coltello incorporato. Quindi dovrebbe essere pulito circa tre centimetri del cavo dall'isolamento con un coltello speciale. In linea di principio, puoi sostituirlo con un normale coltello o con le forbici.

Dopo questo, dovresti diluire, disfare eallineare le coppie di fili. Quindi è necessario distribuire il cablaggio in base ai colori in base allo schema desiderato e allineare. Dopo aver stretto i conduttori allineati, è necessario tagliare le punte con l'aiuto di un coltello incorporato, lasciando circa 1 cm di conduttori intrecciati.

Dopo questo, i conduttori allineati vengono inseriti nelconnettore RJ-45. Sezioni di conduttori devono raggiungere la fine dei trogoli. Assicurarsi che la guaina del cavo fuoriesca dietro il fermo, progettata per il fissaggio e si arresta. Quindi è necessario verificare nuovamente se i conduttori sono disposti correttamente a colori e mettere il connettore nella pressa finché non si arresta. Quindi, premere le pinze di aggraffatura finché il blocco del cavo della forcella non scatta in posizione.

Ma succede che non hai crimp, ma comprimiuna coppia attorcigliata, beh, proprio male. Quindi è possibile utilizzare un cacciavite sottile per crimpare. Questo metodo è più laborioso e meno efficace, ma in situazioni di emergenza può essere utile. Come crimpare un doppino con un cacciavite?

Come nel caso precedente, è necessario pulireIsolamento, espandere i conduttori per colori e inserirli nel connettore. Dopo questo, il fermo del connettore di plastica e le ammaccature del contatto devono essere scaricati in modo che non sporgano sulla sua superficie. Per fare questo, premere su di loro attraverso la fine del cacciavite. Dopo questo, è necessario distribuire il cacciavite lungo e infine annegare i contatti, in modo che i denti entrino nell'isolamento. Devi spingere forte, ma attentamente.

Controlla se sei riuscito a spremere correttamente il doppino, puoi usare dispositivo speciale - tester. Sebbene in alcuni casi non sia necessario nemmeno un tester, una rete mal funzionante o non funzionante, mostrerà che il cavo è crimpato male o in modo errato.
